Бытовое оборудование: - Биомодуль "АЭРОСТОК-0,2"

"АЭРОСТОК"- биомодуль, очистит,

Сточные воды, у тещи на даче!

Вот чудо техники, вот уж, удача,

Ну, наконец-то,  решилась задача!

Аэротенк-отстойник биомодуль "АЭРОСТОК"

"АЭРОСТОК-0,2" - водоочистной модуль биологической очистки, разработан для очистки бытовых сточных вод в системах малой автономной канализации: - на хуторах, садовых участках в СНТ, или т.п. домохозяйствах.

Принятое количество потребителей в указанном домохозяйстве  – до 6 человек.

Принятое количество приборов, присоединенных к автономной сети канализации:

- Унитаз* - 1 шт.

- Раковина мойки посуды – 1 шт.

- Умывальник – 1 шт.

- Трап для душевой сетки – 1 шт.



 *Унитаз присоединяется к отводящей сети канализации Ф50, через переход 100х50.



Сети канализации выполняются из пластмассовых канализационных труб Ф50.

Сети Ф50, внутренние (внутри дома), и наружные, от дома, до очистных сооружений, прокладывается с уклоном не менее i=0,05, т.е. - 5 см. / на 1 м длины сети.



Количество стоков на одного потребителя, ориентировочно составляет 100 л*чел./сутки.

Пропускная способность одного биомодуля "АЭРОСТОК-0,2" -  0,2 м3/сутки или 200 л/сутки, т.е. на 1-2 человека*,

* для обеспечения требуемой степени очистки, к установке желательно принимать не менее двух последовательно соединенных  в "цепочку" модулей "АЭРОСТОК-0,2".

Для повышения производительности, и обеспечения должной степени очистки, на автономных очистных сооружениях указанных домохозяйств, последовательно устанавливается, два, или три, биомодуля "АЭРОСТОК-0,2", что обеспечивает, суммарную производительность очистных сооружений, до 400 л/сутки, и 600 л/сутки, т.е., на 4-6 чел./сутки, соответственно.

Конструкция биомодуля, аналогична конструкции известных, и широко применяемых  для биологической очистки бытовых стоков, двухъярусных отстойников – эмшеров.



Биомодуль "АЭРОСТОК-0,2",  представляет собой двухъярусный отстойник, и, включает в себя:

1.       Аэротенк продленной аэрации (первый ярус);

2.       Вертикальный Отстойник (второй ярус).

 Дополнительное оборудование:

- съемный тонкослойный блок*;

- циркуляционный насос**;

- эжектор***.

* Съемный тонкослойный блок устанавливается во 2-м модуле цепочки модулей;

** Циркуляционный насос устанавливается в последнем модуле цепочки в "резервуаре "чистой" воды",

*** Эжектор устанавливается на напорном трубопроводе циркуляционного насоса, напорный трубопровод водовоздушной смеси, вводится в первый ярус, предыдущего модуля цепочки.



Технические характеристики биомодуля "ПЭСИО" "Аэросток-0,2":

Количество, установленных биомодулей шт. - 3

Производительность  л/сутки   200 - 600;

Норма водоотведения (СНиП 2.04.01-85 приложение 3. п.1)  л/чел. в сутки  95;

Количество обслуживаемых потребителей (жителей)  чел. …….. 1-6 ;

Качество стоков  мг/л:      на входе / на выходе

- БПК5 ……………………………………………………… 250 / 15;

- взвешенные вещества…………………………  300 / 30;

Период  аэрации  ч…………………………………. 19;

Продолжительность отстаивания по максимальному притоку, ч …….. 2;

Доза ила в аэротенке, г/л……………………….. 5-6;

Полезный объем модуля , м3…………………. 0,2;

Габариты мм.:

Диаметр…………………………………………………….. 590;

Высота………………………………………………………….990.

Масса, кг……………………………………………………… 5 (один модуль)/(15 три модуля).

Количество устанавливаемых  биомодулей, принимается в зависимости от требуемой суммарной производительности  очистных сооружений и, соответственно  от количества потребителей:

Установка "АЭРОСТОК-0,2"  200 л/сутки 1-2 человека – один бимодуль,

Установка "АЭРОСТОК-0,4"  400 л/сутки 2-4 человека – два бимодуля;

Установка "АЭРОСТОК-0,6"  600 л/сутки 4-6 человек   – три бимодуля, и т.д.



 Заказ биомодулей "АЭРОСТОК-0,2"

и дополнительного оборудования

+7 (903) 774-81-07, e-mail: pesio@bk.ru



- Заказ выполняется по договору на изготовление и поставку оборудования;

- Сроки выполнения заказа 10-15 дней от даты поступления предоплаты;

- Заказчику, направляется чек о поступлении предоплаты на р/счет поставщика;

- Доставка осуществляется транспортной компанией (ТК), до терминала (ТК), или непосредственно по адресу заказчика;

- Услуги по доставке готовой продукции оплачиваются дополнительно, с учетом стоимости услуг перевозчика.



 с д е л а й   "А Э Р О С Т О К"    с в о и м и      р у к а м и



Биомодуль "АЭРОСТОК-0,2" своими руками !!!

Иметь, полноценные "удобства" с собственным УНИТАЗОМ, это, ли, не самая большая мечта, большинства дачников, а, главное, их, престарелых родителей, бабушек и дедушек, достойных, жить на даче, со всеми удобствами, и, с удовольствием!

Однако, для устройства полноценного водоснабжения, и водоотведения на дачном участке, требуется устройство очистных сооружений:

- Водопроводных Очистных Сооружений - ВОС, для очистки подземных (скважинных) вод от железа, и взвесей, после аэрации, или ВОС, для очистки воды из поверхностных источников.

- Канализационных Очистных Сооружений - КОС, для очистки сточных вод от санитарных приборов - умывальников, раковин-моек посуды, душевых поддонов и унитазов.

Инженерно-Экологический Сервис НПД Селиванов Александр Викторович, будет Вашим виртуальным помощником, и консультантом, по всем вопросам водоснабжения и канализации Ваших дачных участков, а так же, по созданию и изготовлению инженерного оборудования водоочистки, своими руками, и устройству, т.е. строительству ВОС и КОС на ваших дачах, и, в подобных домохозяйствах.

Лично, я, Александр Викторович Селиванов, работал в ведущих проектных институтах страны, и, строил, БАМ и Байконур, и много других, значимых объектов, а в ООО "ПЭСИО", будучи ведущим инженером, и главным специалистом, участвовал в строительстве реальных объектов промышленного ВК, а также, ВОС, и КОС на многих объектах.

 Я, буду, Вашим виртуальным консультантом, и добрым советчиком, а, так же оппонентом, в спорах, по тем, или иным инженерным, и технологическим вопросам и решениям, ведь..., как, говориться,:

 - "Одна голова, хорошо, а две лучше..."

Надеюсь, что, с моими виртуальными "консультациями", Вы, наверняка, найдете самые правильные, инженерные и экономические решения.

Платные консультации он-лайн +7(903) 774-81-07

- Сбор нагрузок, и определение расчетных расходов стоков;

- Решение генплана, и трассировка сети по участку;

- Из каких труб выполнить сеть, и как их проложить;

- Схема подключения модулей и вентиляция сети;

- Биологическая очистка стоков, микробиология, активный ил;

- Какие стандартные емкости (бочки) можно применить;

- Схема и устройство модуля Аэросток (чертеж);

- Схема и устройство съемного тонкослойного блока (чертеж);

- Циркуляционные насосы, назначение, схема подключения;

- Эжектор, схема, устройство (чертеж);

- Удаление флото-шлама;

- Удаление осадка, самотечное и принудительное;

- Отведение очищенной воды, и возможное её использование;

- Рекомендации по эксплуатации и обслуживанию сооружений.

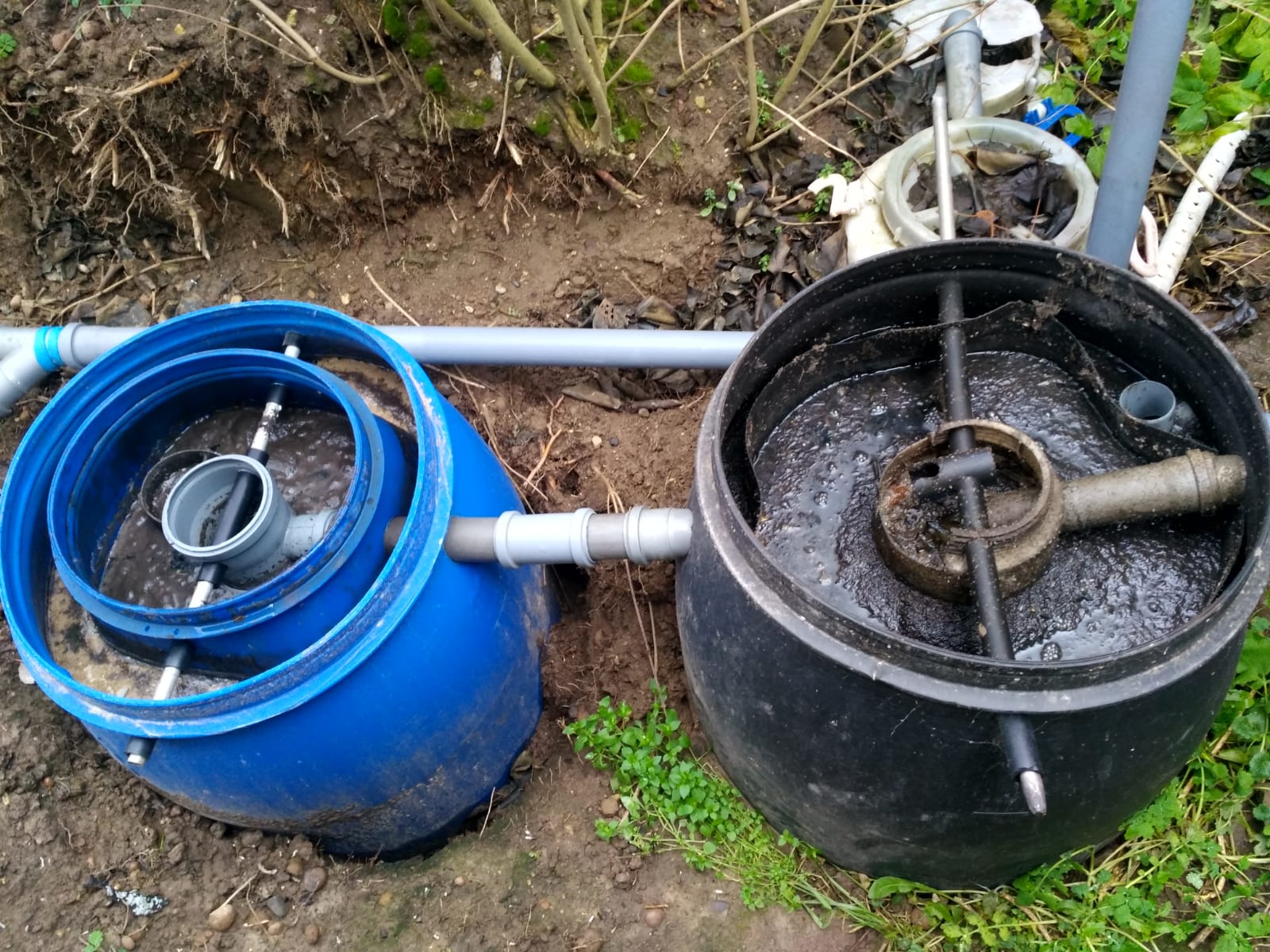

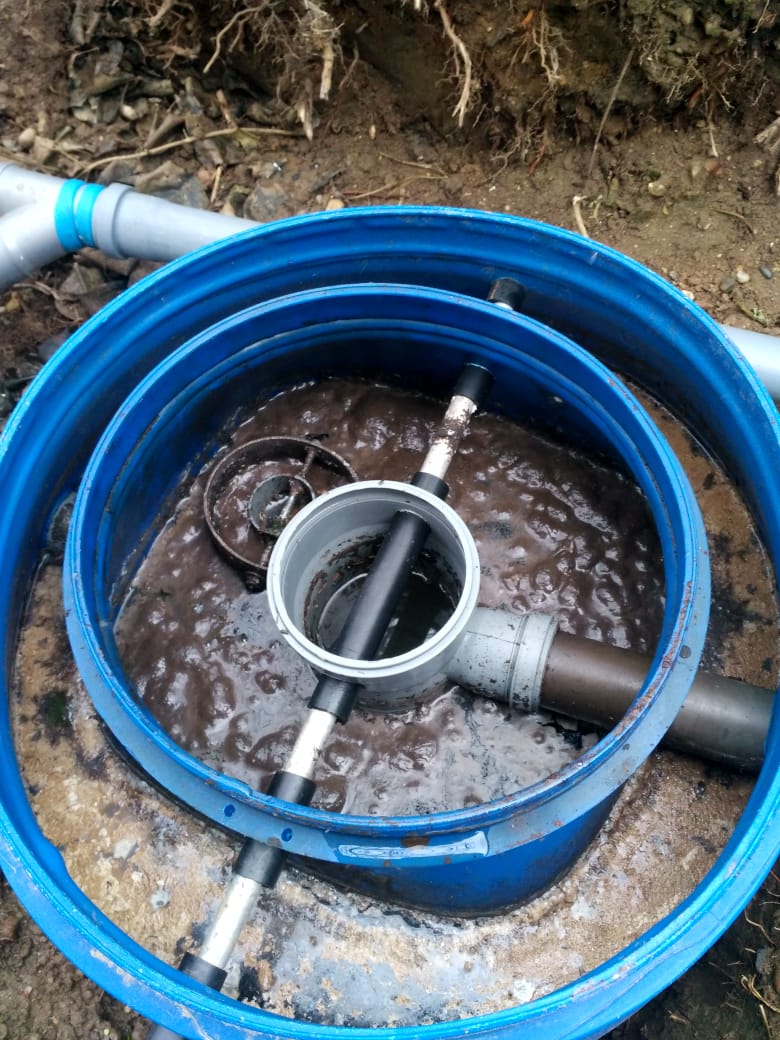

Самодельные КОС, по схеме "АЭРОСТОК-0,2" из двух модулей...

Крышки сооружений, сняты, для большей наглядности.

Запаха нет, поскольку, в "АЭРОСТОКЕ" "работают" АЭРОБНЫЕ бактерии, а, они, не дают неприятных запахов.



Новейшая разработка!!!   ЭРЛИФТ-АЭРАТОР "ПЭСИО"

 Это не "Летающая Тарелка", это Эрлифт-Аэратор "ПЭСИО"

Автор Изобретения: А.В. Селиванов



Эрлифт-Аэратор "ПЭСИО" предназначен для мелкопузырчатой аэрации и перемешивания воды и стоков, а также перекачки осадков и шламов при работе аппарата в режиме эрлифта.

Эрлифт-Аэратор "ПЭСИО" выполняется из высококачественных, Полипропилена (ПП) или Полиэтилена (ПНД) - инертных материалов, не подверженных коррозии, и не влияющих на качество аэрируемой среды, что позволяет применять эти аппараты в рыбохозяйственных предприятиях пищевой промышленности.

Эрлифт-Аэратор "ПЭСИО" имеет:

- корпус аппарата, - приемно-распределительную напорную камеру с тангенциальным вводом сжатого воздуха Ф25;

- мембрану-диспергатор с перфорацией в сотни малых отверстий диаметром  0,25 мм, и выходом "облака" пузырьков в камеру водовоздушной смеси, образованную кольцом перфорированной мембраны в центре аппарата;

- нагнетательный патрубок Ф 110 мм, куда поступает образованная водовоздушная смесь, которая, за счет меньшего, по сравнению с водой, удельного веса, моментально, поднимается вверх, к зеркалу воды в сооружении;

- Всасывающий патрубок Ф114 с 8 отв.ф30, куда, снизу, подсасывается вода, замещая, устремившейся вверх, поток водовоздушной смеси.

- 4 петли крепления аэратора.

Эрлифт-Аэратор "ПЭСИО" устанавливается в очистных сооружениях, из расчета 1 шт./м2 зеркала воды в аэрируемом сооружении.

Расчетная производительность Эрлифта-Аэратора "ПЭСИО" 20 м3/ч, при скорости воздуха в подводке к аппарату 22 м/с.

Производительность, и напор компрессора – воздуходувки (Q м3/ч; H м), с учетом глубины установки аэратора 3 м, и потерь напора в трубах подводки и перфорации мембраны-диспергатора,  принимаются с запасом в 15-20% от расчетной величины.

Возможно удлинять нагнетательный и всасывающий патрубки аппарата, применяя канализационные раструбные трубы Ф110, и фитинги-отводы 45°, для перенаправления струй, и создания вихревых потоков водовоздушной смеси, тем самым, увеличивая время контакта пузырьков воздуха с аэрируемой средой, повышая их КПД, а также используя аппарат в качестве Эрлифта, для удаления ила из прудов и колодцев, и осадков из емкостных очистных сооружений.

Габаритные размеры аппарата 30х26х15 см. Вес аппарата 0,6 кг.





Комбинированная аэрационная установка заводского изготовления для биологической очистки стоков  - Вертикальный Аэротенк Отстойник тонкослойный, марки "ВАОт.М12 -02у" ПЭСИО, производительностью 12 м3/сутки, торговое название: "АЭРОСТОК-12".... заказ по телефону: +7(903)774 81 07, заказ по эл.почте: e-Mail: pesio@bk.ru

 Бескорпусной модуль ВАОт. М12. бк, торговое название: - "АЭРОСТОК-12",

Модуль  размещается в ж/б колодце Ф=2000 глубиной 5 м, производительность установки - 12 м3/сутки, снижает БПК с 400 до 25 мг/л,  расход воздуха 5-15 м3/м3 стоков.   Ж/б Колодец + Бескорпусной модуль "АЭРОСТОК-00 бк" представляют собой - Вертикальный Аэротенк продленной аэрации с тонкослойным отстойником.





В свете наметившейся, в настоящее время, необходимости в импортозамещении, и соответственно развития отечественных предприятий по переработке сельскохозяйственной продукции, в том числе: - мини скотобоен, предприятий по переработке мяса, птицы, рыбы, молочной и сыроваренной продукции, компания  -  "ПЭСИО" ООО,  разработала и приступила к выпуску комбинированной установки биологической очистки  - Вертикальный Аэротенк Отстойник с тонкослойным блоком  ВАОт.М00 ПЭСИО.

Вертикальный Аэротенк Отстойник  ВАОт.М00  ПЭСИО, предназначен для биологической очистки хоз-бытовых, и близких к ним по составу, производственных стоков в системах малой канализации для: -  отдельно стоящих производственных предприятий, больниц, санаториев, детских летних лагерей, небольших поселков и т.п.

Аппарат ВАОт.М00, представляет собой  аэротенк продленной аэрации, объединенный с тонкослойным вертикальным отстойником в едином объеме комбинированного сооружения.

Линейка выпускаемых моделей аппаратов, включает в себя три типоразмера Вертикального Аэротенка Отстойника  ВАО.М00:

 - АЭРОСТОК - 3  ВАОт.М3    производительностью    3 м3/сутки;

-  АЭРОСТОК - 6  ВАОт.М6    производительностью    6 м3/сутки ;

-  АЭРОСТОК -12 ВАОт.М12    производительностью 12  м3/сутки.

Для обеспечения резервирования и надежной эксплуатации, обычно устанавливаются не менее двух рабочих аппаратов, например, если расчетный расход  стоков составляет 24 м3/сутки, то к установке принимаются два аппарата ВАО.М12,  причем, оба рабочие.

Очистка стоков в аппарате производится методом продленной аэрации, т.е. полного окисления органических загрязнений, как жидкой, так и твердой фаз сточных вод в аэробных условиях,  с дальнейшим тонкослойным отстаиванием на выходе очищенной воды  из аппарата.

Работа очистных сооружений в аэробном режиме, происходит практически без выделения неприятных запахов.

Аэрация и циркуляция сточных вод в зоне аэрации аппарата, обеспечивается встроенными пневматическими аэраторами и эрлифтами, подключенными к отдельным группам компрессоров.

Группа компрессоров аэрации включает в себя 2 компрессора, 1-рабочий и 1 резервный.

Группа компрессоров рециркуляции активного ила, так же включает в себя 2 компрессора, 1 рабочий и 1 резервный.

Компрессора подбираются из условия подачи сжатого воздуха на аэрацию из расчета 5-15 м3 воздуха, на 1 м3 сточных вод, т.е. при среднем часовом притоке стоков около 1 м3/ч производительность компрессора должна быть 5 -15 м3/ч.

Исходя из небольшой глубины аэротенка отстойника - 2-3 м, по напору, компрессора подбираются низконапорными, т.е. "воздуходувки".

 Компрессоры, подающие воздух на аэрацию, подключаются через таймер "умная розетка", что позволяет выбрать оптимальный, экономичный режим работы компрессора, по количеству включений в сутки и продолжительности периодов работы и паузы.

 Компрессоры, подающие воздух в эрлифты, и, обеспечивающие рециркуляцию активного ила в зоне аэрации, также подключаются через таймер "умная розетка", что позволяет поддерживать концентрацию активного ила в зоне аэрации в заданных пределах, т.е. 5-8 г/л, путем регулировки продолжительности периодов работы компрессора и паузы.

Поскольку обе группы компрессоров подают сжатый воздух, то в целях экономии, желательно настроить их работу в противофазе, т.е. когда у первой группы компрессоров период работы, у второй группы пауза, и наоборот.

Продолжительность аэрирования смеси сточной воды и активного ила в среднем 24 часа, за это время, кроме окисления содержащихся в сточной воде органических веществ, происходит минерализация части активного ила, и таким образом количество образуемого избыточного ила сокращается. Минерализованный ил не имеет запаха, и не требует дальнейшей обработки.

Поэтому отпадает необходимость в строительстве отдельных сооружений для сбраживания осадка и устройства иловых площадок для подсушки сброженного осадка.

Объем минерализованного ила не велик, поэтому, удаление осадка из конической осадочной части аппарата достаточно производить не чаще 1 раз в квартал, при помощи ассенизационной машины.

Мощность установки АЭРОСТОК по БПК5 примерно  300 - 380 мг/л в сутки, т.е. например: один аппарат Аэросток -12, производительностью 12 м3/сутки, способен за сутки очистить 12 м3 стоков и снизить   БНК5 с 400 до 20 мг/л.

А если у Вас на входе значение БНК5, допустим 800 мг/л, то нужно последовательно, т.е. друг за другом, установить два аппарата АЭРОСТОК-12, т.е. время очистки стоков, увеличится в два раза, и БПК5 снизится с 800 до 20 мг/л ..., а, если БПК5, у Вас на входе равно 1200 мг/л, то Вам нужно последовательно установить три аппарата АЭРОСТОК-12, и т.д.

Каждый последующий аппарат, в цепочке, нужно устанавливать на 300 мм ниже предыдущего, для обеспечения самотечного режима протекания очищаемых сточных вод по сооружениям.

При более высоких значениях БПК5, целесообразно направить стоки, сначала в отстойник ВОФ.М5, где, с помощью реагентов, можно сразу осадить загрязнения, и уменьшить БПК5 на 80-90%, а уже, далее, предварительно очищенные в отстойнике воды, направить на биологическую очистку в установку АЭРОСТОК.

Выпавший в отстойнике осадок, желательно направить в шламоуплотнители ШУ, для обработки реагентами и уменьшения объема осадка, а затем уплотненный осадок направить на обезвоживание на Нутч-фильтры НФ.

Мы с удовольствием разработаем проект технологии очистки и доочистки Ваших стоков, с обработкой и обезвоживанием осадка стоимость разработки проекта от 50 тыс. руб.

Компактная установка АЭРОСТОК-12 (ВАОт.М12-02у(к)), представляет собой цилиндрический резервуар с коническим днищем. Корпус установки выполняется из углеродистой стали (у), или из коррозионностойкой стали, при необходимости, или по желанию Заказчика (к). Внутренние устройства установки: - перегородки, лотки, гидрозатворы, аэраторы, эрлифты и элементы тонкослойного блока, выполняются из пластмассы.

При напорной подаче стоков насосами КНС, установка монтируется  на уровне земли, при подаче стоков самотеком, установка соответственно  заглубляется. Для удобства эксплуатации в зимний период, установка может размещаться в легком павильоне. Отопление павильона, предусматривается из расчета поддержания в павильоне положительных температур в зимний период.

При монтаже установки на открытом воздухе, во избежание её промерзания в зимний период, желательно предусматривать  утепление самой  установки.

Технические характеристики установки ВАОт.М12:

Пропускная способность , м3/сутки …………………………………………… 12

Приведенное число жителей (из расчета 200 л/чел сутки), чел.. 60

Качество сточных вод, поступающих на установку, мг/л,

БПК 5,……………………………………………………………………………………………..400

Взвешенные вещества………………………………………………………………….250

Качество очищенных сточных вод  мг/л,

БПК 5,………………………………………………………………………………………………..20

Взвешенные вещества…………………………………………………………………….30

Период  аэрации ч, …..……………………………………………………………………..24

Расчетный максимальный часовой приток м3/ч……………………………..3

Продолжительность отстаивания по максимальному притоку ч,…. 4

Доза ила в аэротенке г/л,………………………………………………………………..5-8

Габариты м,………………………………………………………………………….2,6х2,8х3,4

Масса кг,……………………………………………………………………………………….. 1120

Условия поставки установки ВАОт.М12:

- Изготовление и поставка, по договору на поставку технологического оборудования;

- Аванс 60% от суммы договора, доплата 40% по завершении работ;

- Отгрузка с завода изготовителя, после поступления 100% оплаты:

- Сроки изготовления - 20 рабочих дней после поступления аванса по договору.
