Шламоуплотнитель ШУ.М00

Аппараты и комплектные установки технологического оборудования механической, физико-химической и глубокой очистки воды и стоков для систем водоснабжения и водоотведения промышленных предприятий ТУ 3683-001-13232189-2008

Аппарат ШУ предназначен для приема, обработки реагентами, и уплотнения осадка, поступающего из аппаратов ВОФ и ДНС или из других отстойников.

Шлам (осадок) из отстойников, имеет влажность 98% и занимает значительный объем. Для уменьшения объема осадка после отстойников, и соответственно сокращения расходов на его утилизацию, применяют ШЛАМОУПЛОТНИТЕЛИ, аппараты для обработки и уплотнения осадка.

При уплотнении осадка в шламоуплотнителе, его влажность уменьшается с 98% до 96%, казалось бы, всего на 2%, ОДНАКО, ПРИ УМЕНЬШЕНИИ ВЛАЖНОСТИ ОСАДКА НА 2%, ЕГО ОБЪЕМ СОКРАЩАЕТСЯ В ДВА РАЗА!

Шламоуплотнители ПЭСИО марки ШУ, представляют собой вертикальные цилиндрические аппараты с коническим днищем, оснащенные различными устройствами для перемешивания осадка с реагентами и его уплотнения.

Применение Шламоуплотнителей ШУ на очистных сооружениях, значительно уменьшают затраты на утилизацию осадка!

Уплотненный в шламоуплотнителях осадок поступает на обезвоживание в вакуумные Нутч-фильтры ПЭСИО.

Аппараты ШУр (реакторы), в зависимости от потребности, и по заданию заказчика, оснащаются дополнительными штуцерами различного назначения, и применяются  в качестве сборников нейтрализаторов кисло-щелочных стоков,  или в качестве реакторов с пневмогидравлическим перемешиванием для обезвреживания хромосодержащих, циансодержащих и т.п. стоков гальванического производства и т.п.

Шламоуплотнители  ШУ.М00, выпускается пяти типоразмеров М1,5; М2; М3; М4; М5 , где номер модели, соответствует объему аппарата в м3.

 При разработке и реализации индивидуальных проектов ЛОС, марка, и соответственно объем и количество шламоуплотнителей, подбираются из расчета объема поступающего осадка, и принятого способа и времени его уплотнения.

К установке на ЛОС, обычно принимаются не менее 2-х шламоуплотнителей.

Все аппараты поставляются в сборе.

Параметры  отстойников см. на стр. Вертикальный Отстойник ВОФ ВОФт



Мы подберем Вам марку и необходимое количество аппаратов, исходя из объема и качества образующегося осадка (шлама).

Поставка Шламоуплотнителей осуществляется по договору на изготовление и поставку технологического оборудования.

Сроки изготовления, ориентировочно, 30-40 дней от даты получения заявки и заключения договора.





Шламоуплотнитель-реактор ШУр.М15-01к на очистных сооружениях цеха гальваники на 2МПЗОбозначение оборудования при заказе:

ШУ.М00-00у;  ШУр.М00-00у где:

ШУ- Шламоуплотнитель.

ШУр- Шламоуплотнитель -реактор

М00- модель аппарата, соответствует объему аппарата в м3.

00 - тип опоры стойки вертикального аппарата 01-на "лапах"; 02-на "ногах"  *

у - основной конструкционный материал "у"- углеродистая сталь; "к"- коррозионностойкая сталь.



Например:

ШУ.М5-01у - Шламоуплотнитель модели М5 объемом 5 м3, на "лапах", материал исп."у"- углеродистая сталь.

ШУ.М1,5-02к- Шламоуплотнитель  модели М1,5, на "ногах", материал исп."к"- коррозионностойкая сталь.

Автор изобретения: А.В. Селиванов

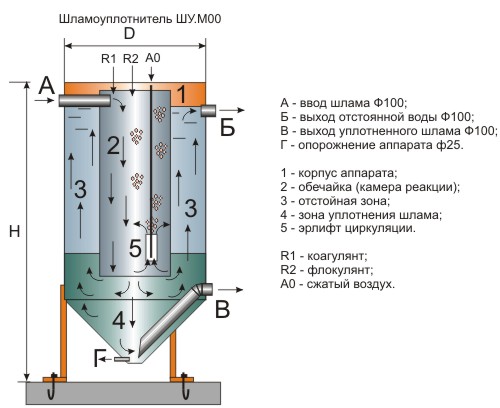

Шламоуплотнители "ПЭСИО" марки ШУ, выполнены по принципу вертикального отстойника с нисходяще-восходящим потоком (см. рисунок слева).

Суспензия (шлам), по подводящему трубопроводу А, поступает в центральную трубу (обечайку) аппарата 2, где, двигаясь вниз, поток перемешивается с реагентами: - коагулянтом, флокулянтом, и известью, в виде10% раствора известкового молока.

Обечайка делит общий объем аппарата, на зону реакции 2, зону отстаивания 3 и зону уплотнения шлама 4.

Внутри обечайки 2 расположены эрлифты 5 для перемешивания суспензии с реагентами и циркуляции шлама, посредством подачи в эрлифты сжатого воздуха.

В процессе взаимодействия с реагентами, суспензия коагулируется, и лучше отдает воду, а образовавшиеся флоккулы, оседают и уплотняются в конической части аппарата, зоне уплотнения осадка 4.

На выходе из обечайки основной поток меняет свое направление, и двигаясь вверх отстаивается в зоне 3.

Отстоянная вода из аппарата отводится через переливной патрубок Б в голову очистных сооружений.

Уплотненный шлам периодически направляется в Нутч-фильтры на обезвоживание через патрубок В.

Полное опорожнение аппарата производится через патрубок Г.

Основные характеристики выпускаемых аппаратов приведены в таблице внизу раздела.

Для правильного подбора количества и марки аппаратов участка обработки и обезвоживания осадка (суспензии) направьте нам заявку на

е-мэйл pesio@bk.ru В заявке укажите: - количество поступающей суспензии, влажность, РН, температуру, а так же периодичность поступления суспензии.

Мы так же предложим Вам разработку технологического раздела проекта цеха обезвоживания осадка.

тел. для справок: +7 903 774-81-07; +7 495 182-14-27


Марка шламоуплотнителя - отстойника ШУ.М1,5-02у(к) ШУ.М2-02у(к) ШУ.М3-02у(к) ШУ.М4-02у(к) ШУ.М5-02у(к)
Полезный объем аппарата м3

1,5

2,0 3,0 4,0 5,0
Диаметр аппарата D м 1,0 1,2 1,4 1,6 1,8
Высота аппарата H м 2,60 2,70 2,80 2,90 3,00
Масса пустого аппарата (транспортная масса) кг 265 340 420 500 585
Масса аппарата с водой (нагрузочная масса) кг 1765 2340 3420 4500 5585


Новейшая разработка!!!   ЭРЛИФТ-АЭРАТОР "ПЭСИО"

 Это не "Летающая Тарелка", это Эрлифт-Аэратор "ПЭСИО"

Автор изобретения: А.В. Селиванов

Эрлифт-Аэратор "ПЭСИО" предназначен для мелкопузырчатой аэрации и перемешивания воды и стоков, а также перекачки осадков и шламов при работе аппарата в режиме эрлифта.

Эрлифт-Аэратор "ПЭСИО" выполняется из высококачественных, Полипропилена (ПП) или Полиэтилена (ПНД) - инертных материалов, не подверженных коррозии, и не влияющих на качество аэрируемой среды, что позволяет применять эти аппараты в рыбохозяйственных предприятиях пищевой промышленности.

Эрлифт-Аэратор "ПЭСИО" имеет:

- корпус аппарата, - приемно-распределительную напорную камеру с тангенциальным вводом сжатого воздуха Ф25;

- мембрану-диспергатор с перфорацией в сотни малых отверстий диаметром  0,25 мм, и выходом "облака" пузырьков в камеру водовоздушной смеси, образованную кольцом перфорированной мембраны в центре аппарата;

- нагнетательный патрубок Ф 110 мм, куда поступает образованная водовоздушная смесь, которая, за счет меньшего, по сравнению с водой, удельного веса, моментально, поднимается вверх, к зеркалу воды в сооружении;

- Всасывающий патрубок Ф114 с 8 отв.ф30, куда, снизу, подсасывается вода, замещая, устремившейся вверх, поток водовоздушной смеси.

- 4 петли крепления аэратора.

Эрлифт-Аэратор "ПЭСИО" устанавливается в очистных сооружениях, из расчета 1 шт./м2 зеркала воды в аэрируемом сооружении.

Расчетная производительность Эрлифта-Аэратора "ПЭСИО" 20 м3/ч, при скорости воздуха в подводке к аппарату 22 м/с.

Производительность, и напор компрессора – воздуходувки (Q м3/ч; H м), с учетом глубины установки аэратора 3 м, и потерь напора в трубах подводки и перфорации мембраны-диспергатора,  принимаются с запасом в 15-20% от расчетной величины.

Возможно удлинять нагнетательный и всасывающий патрубки аппарата, применяя канализационные раструбные трубы Ф110, и фитинги-отводы 45°, для перенаправления струй, и создания вихревых потоков водовоздушной смеси, тем самым, увеличивая время контакта пузырьков воздуха с аэрируемой средой, повышая их КПД.

Габаритные размеры аппарата 30х26х15 см. Вес аппарата 0,6 кг.

зачем нужен технологический раздел проекта ЛОС см. здесь>>

Проект технологии очистки: - мы сделаем это профессионально! подробности здесь>>



А если Вы будете проектировать самостоятельно......

у Вас возникнут вопросы........

  • расчёт количества и объёма образующегося осадка 98% влажности;

  • расчёт количества и объёма обезвоженного осадка 75% влажности;

  • как правильно выбрать аппарат;

  • как рассчитать продолжительность фильтроцикла и производительность аппарата;

  • как запроектировать установку обезвоживания осадка;

  • состав реагентов, и расчётные дозы пери необходимости;

  • установочные чертежи аппаратов и задание строителям на устройство фундаментов;

  • удаление, и обезвоживание осадка;

  • обвязка аппаратов, шламоуплотнители, и другое возможное дополнительное оборудование......

  • скиммеры для удаления уловленных нефтепродуктов....

мы легко решим  эти вопросы:

Ваши заявки на инжиниринговые услуги при проектировании направляйте Нам

на e-mail : pesio@bk.ru

в заявке укажите:

- расход воды или стоков, поступающих на очистку;

- состав и концентрации загрязнений: на входе мг/л /на выходе мг/л.

- строительная планировка помещения, где будет размещаться отстойник.

мы рассмотрим Вашу заявку, и свяжемся с Вами для уточнения задания.

Срок исполнения услуги до 5-ти дней после оплаты счёта.

Краткая пояснительная записка, с таблицей расчётных данных по очистке воды, количеству осадка, и уловленных нефтепродуктов, а так же составу и  расходу реагентов, установочные чертежи аппарата, со строительным заданием на разработку, и устройство фундаментов, или опор под аппарат, будут направлены Вам на Ваш Е-мэйл адрес в электронном виде.
