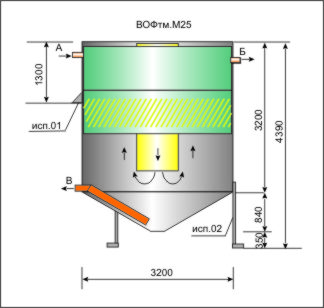

Вертикальные тонкослойные модульные отстойники флотаторы ВОФтм.М00 в корпусах из высококачественного пластика.

Магазин "ПЭСИО" на Яндекс-Маркете https://market.yandex.ru/store--pesio?businessId=112550348

Аппараты и комплектные установки технологического оборудования механической, физико-химической и глубокой очистки воды и стоков для систем водоснабжения и водоотведения промышленных предприятий

ТУ 3683-001-13232189-2008 Сертификат соответствия № РОСС RU.НО03.В02657 от 08.02.2008 г.

Вертикальный Отстойник Флотатор ВОФт.М15

посмотреть другие аппараты производства ООО "ПЭСИО"

для перехода на страницу другого аппарата щелкните мышкой по его наименованию

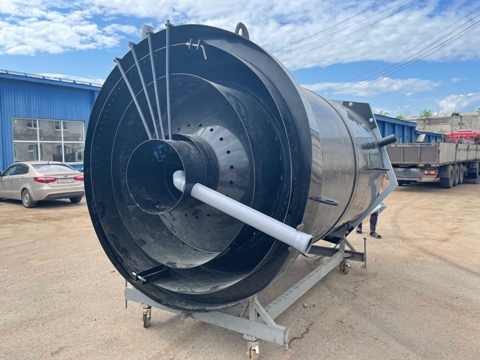

Отгрузка готовой продукции

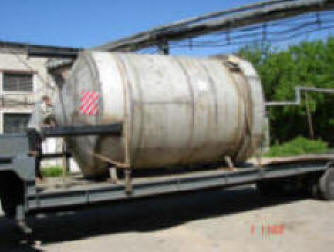

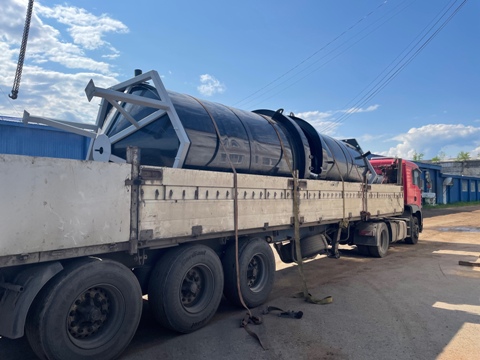

Транспортировка аппарата ВОФт.М15-02к на 2МПЗ

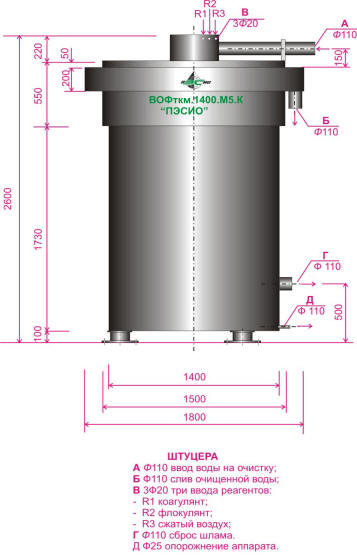

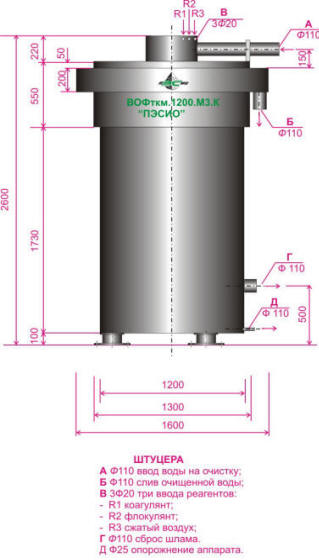

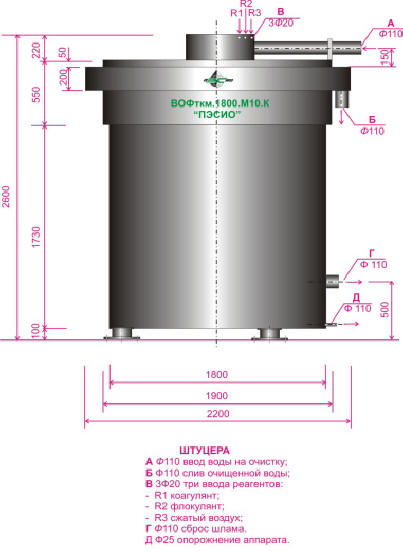

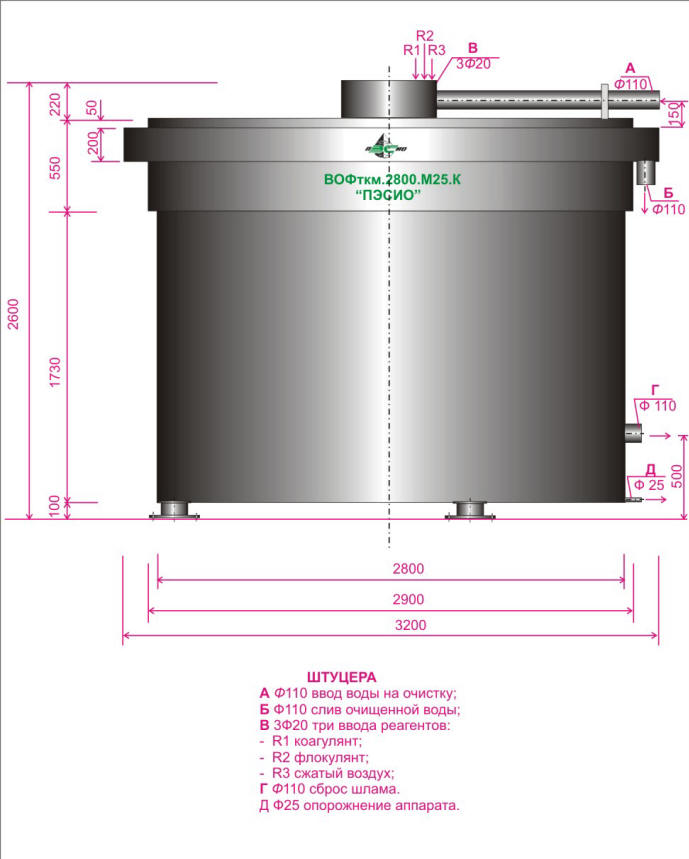

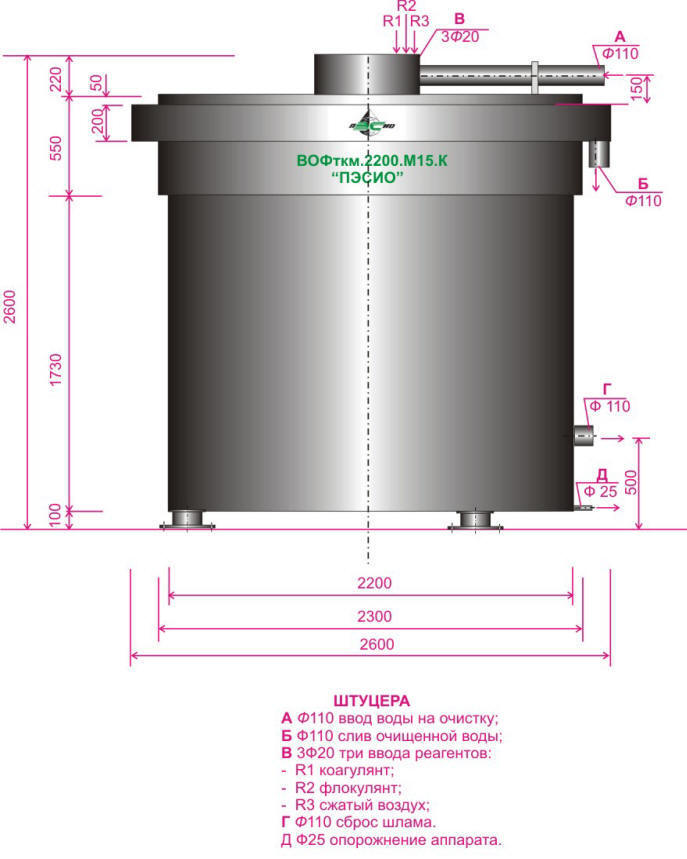

"ВОФткм0000.М00 ПЭСИО" - вертикальный отстойник флотатор, диаметром 0000 мм, из полиэтилена ПНД с тонкослойным коалесцирующим модулем, предназначен для механической и физико-химической очистки воды и стоков, с расчетной производительностью М00 м3/ч.

Вертикальные Отстойники Флотаторы ВОФткм.0000. М00-02ПНД изготавливается по Техническим Условиям "ПЭСИО"

- ТУ 3683-001-13232189-2008 "Аппараты и комплектные установки технологического оборудования механической, физико-химической и глубокой очистки воды и стоков для систем водоснабжения и водоотведения промышленных предприятий"
Согласно требованиям СНиП 2.04.03-85 Канализация. Наружные сети и сооружения п. 6.58 "Число отстойников следует принимать: первичных - не менее двух, вторичных - не менее трех, при условии, что все отстойники являются рабочими."
Аппараты оборудованы центральной трубой, куда, на очистку подается исходная вода или стоки. Центральная труба оборудована четырьмя штуцерами для подачи реагентов, трех видов, и сжатого воздуха для их перемешивания, и реакции с очищаемой водой, и выполняет роль камеры реакции.
После реакции с реагентами, поток воды направляется вниз, в коническую часть аппарата, где происходит коагуляция взвешенных веществ, и выпадение их в осадок.
Далее поток меняет направление движения, и направляясь вверх, поступает в тонкослойный блок (т/б), где происходит тонкослойное отстаивание, а также флотация мелкодисперсных загрязнений взвесей и капель нефтепродуктов.
Удельная нагрузка на т/б в аппаратах "ВОФткм0000, М00 ПЭСИО", принята в соответствии со СНиП 2.04.02-84 п. 6.64 - 5,5 м3/(ч*м2), как для мутных вод.
Конструктивные параметры тонкослойных элементов в т/б, рассчитаны по рекомендациям и формулам НИИ КВОВ АКХ им. К. Д. Памфилова "Пособие по проектированию сооружений для очистки и подготовки воды (к СНиП 2.04.02-84)"
Мелкодисперсные взвеси, оседают в трубчатых элементах, и направляются вниз, выпадая в осадок, а нефтепродукты, устремляясь вверх, сталкиваются со стенками трубок в т/б, и укрупняются, т. е. сливаются в более крупные капли нефти, и продолжая двигаться вверх к зеркалу воды, всплывают на зеркале, в виде пленки нефтепродуктов.
На выходе из отстойника установлен выходной блок для удержания и накопления флотируемых загрязнений.
Пройдя сквозь выходной блок удержания загрязнений, очищенная, вода, самотеком отводится в сеть отстоянной воды.
При больших концентрациях загрязнений в исходной воде, возможна двухступенчатая или трехступенчатая очистка стоков на аппаратах ВОФ, для чего аппараты ВОФ, соединяются последовательно в многоступенчатое сооружение.
Метод многоступенчатой очистки на аппаратах ВОФ применяется так же, для биологической очистки сточных вод полигонов ТБО, со значительными концентрациями загрязнений по БПК, в исходной воде, поступающей на очистку.

Эффект очистки аппаратов "Вертикальные Отстойники Флотаторы ВОФткм.0000. М00-02ПНД" достигает 95-98%.

Вертикальные Отстойники Флотаторы ВОФткм2000.М15-02ПНД

Отстойник ВОФткм2000.М15-02ПНД:

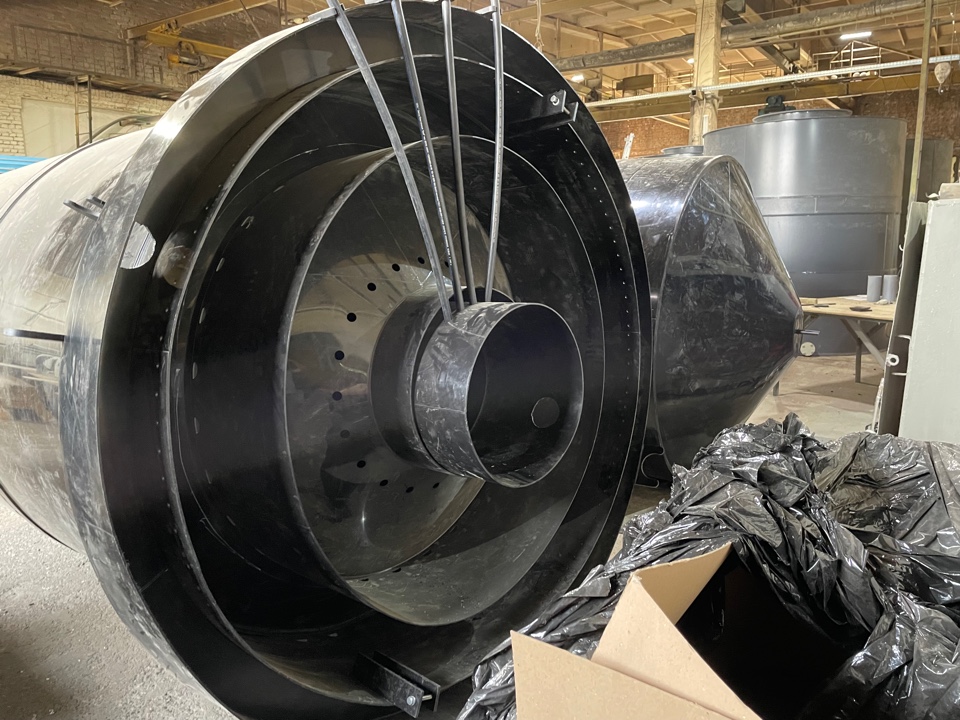

Выходной блок удержания загрязнений

и выхода очищенной воды.

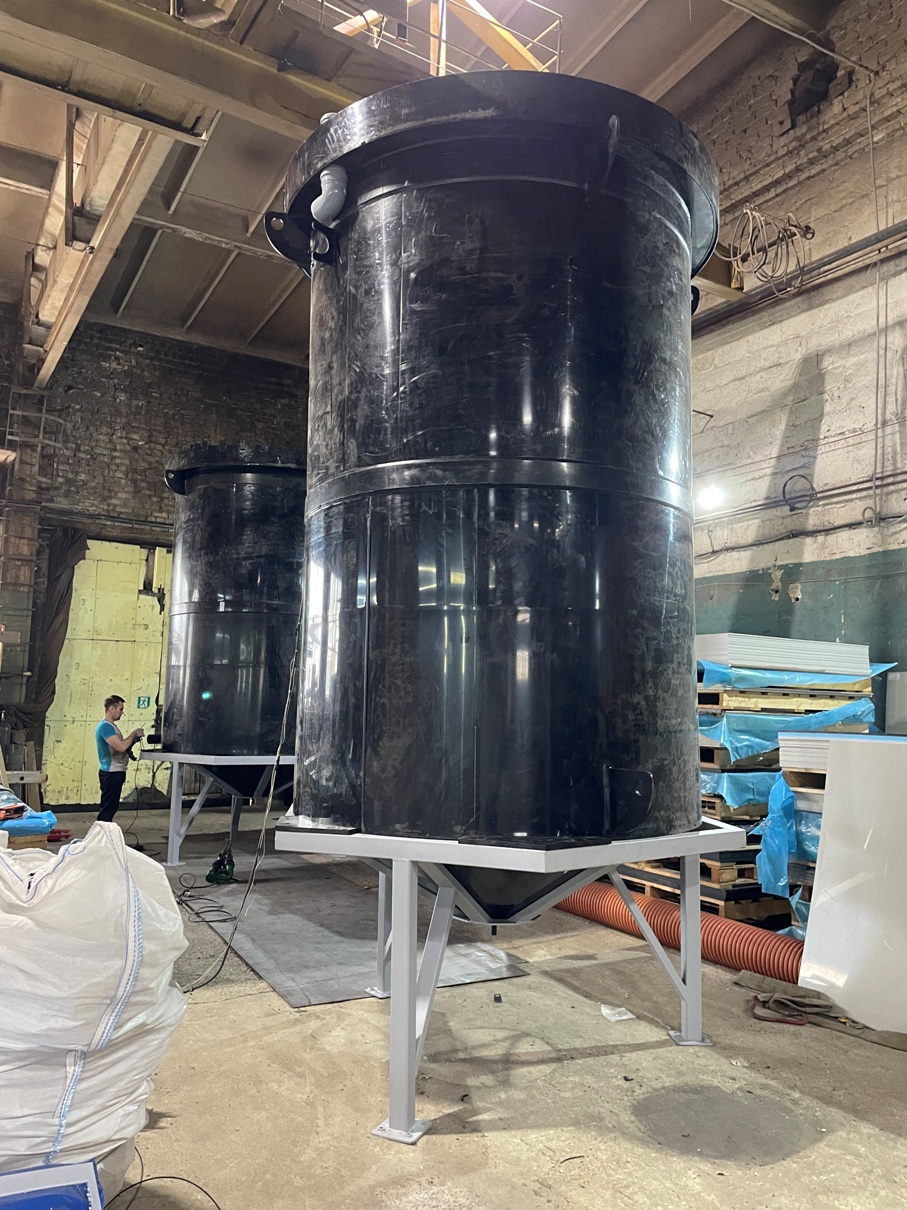

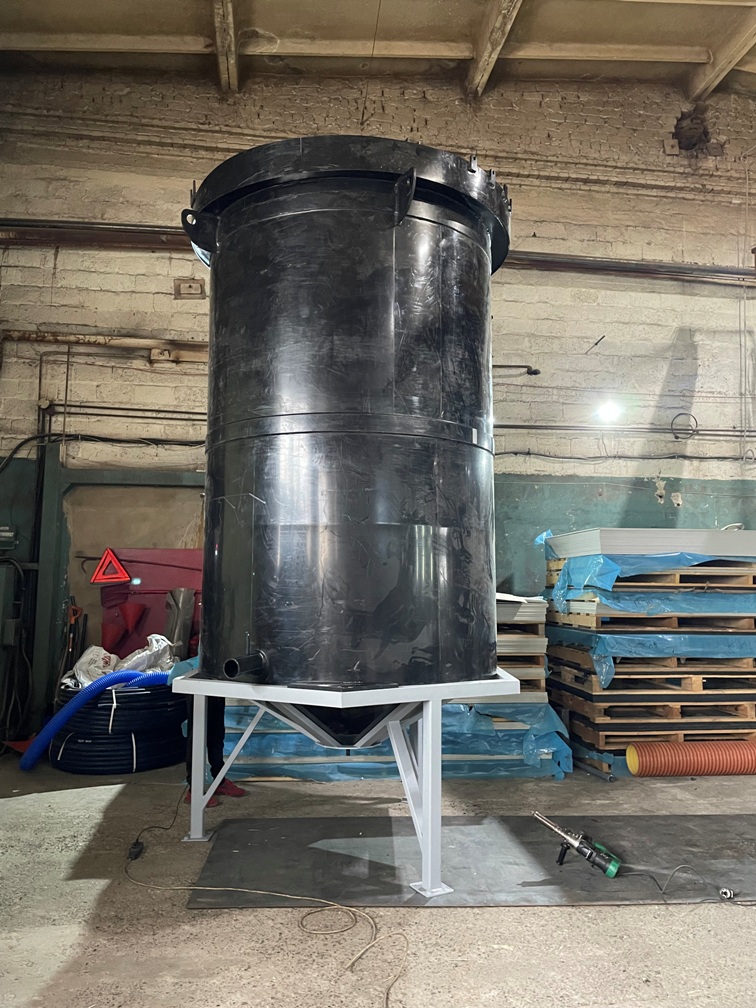

Вертикальный Отстойник Флотатор

ВОФткм2000.М15-02ПНД

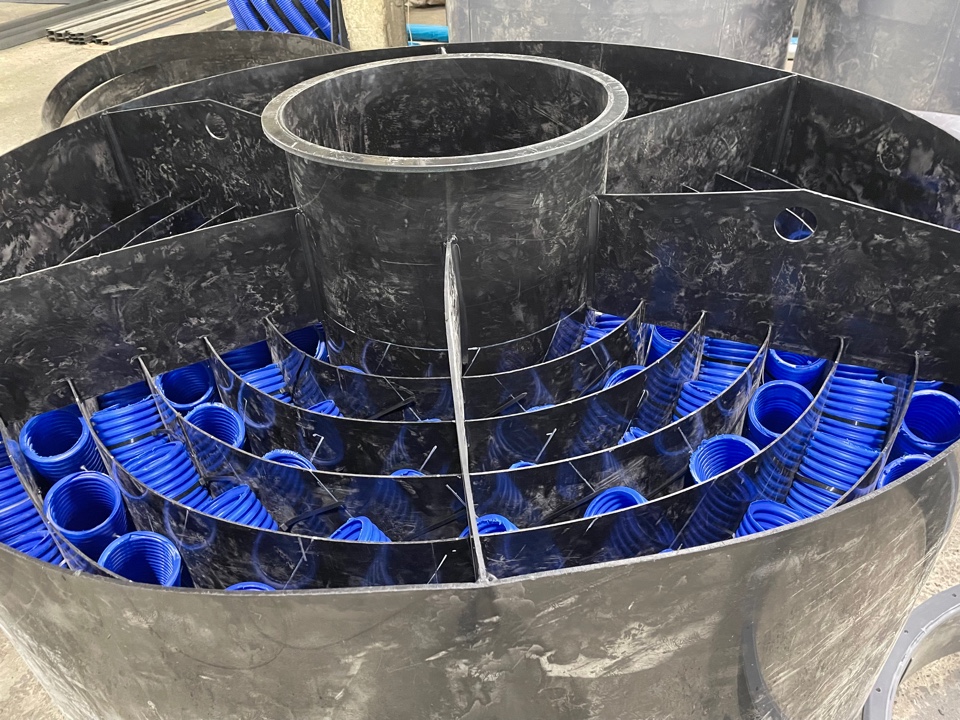

Тонкослойный блок отстойника

Тонкослойный Отстойник Флотатор

ВОФтм.М10-02ПНД

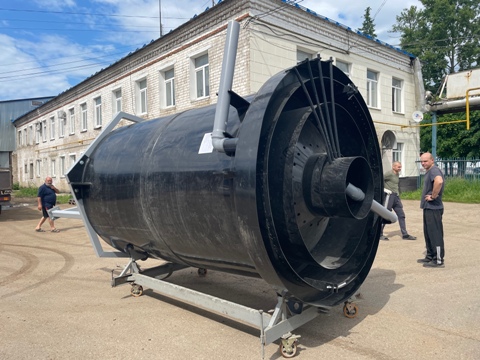

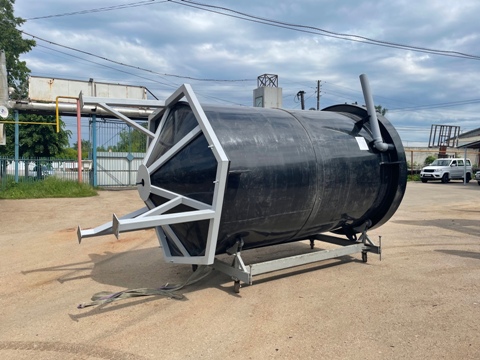

Отгрузка готового оборудования

ВОФткм2000.М15-02ПНД

Основные характеристики аппаратов ВОФткм2000.М15-02ПНД

ВОФткм.1000.М3

- Производительность м3/ч.............................................................................. 3,00

- Диаметр аппарата м ...................................................................................... 1,00

- Высота корпуса аппарата м...........................................................................3,62

- Полный объем аппарата м3........................................................................... 2,76

- Масса аппарата кг .........................................................................................160

- Масса аппарата с водой (нагрузочная) т .....................................................2,92

- Давление в аппарате МПа......................................................... от налива воды

- Среда в аппарате ............... нейтральная, не токсичная, не взрывоопасная

ВОФткм1200.М5

- Производительность м3/ч.............................................................................. 5,00

- Диаметр аппарата м ...................................................................................... 1,20

- Высота корпуса аппарата м...........................................................................3,62

- Полный объем аппарата м3........................................................................... 3,99

- Масса аппарата кг .........................................................................................190

- Масса аппарата с водой (нагрузочная) т .....................................................4,18

- Давление в аппарате МПа......................................................... от налива воды

- Среда в аппарате ............... нейтральная, не токсичная, не взрывоопасная

ВОФткм1700.М10

- Производительность м3/ч........................................................................... 10,00

- Диаметр аппарата м ..................................................................................... 1,70

- Высота корпуса аппарата м...........................................................................3,76

- Высота аппарата "исп. 02" на ногах м.........................................................4,04

- Полный объем аппарата м3..........................................................................8,12

- Масса аппарата кг ........................................................................................292

- Масса аппарата с водой (нагрузочная) т ...................................................8,41

- Давление в аппарате МПа......................................................... от налива воды

- Среда в аппарате ............... нейтральная, не токсичная, не взрывоопасная

ВОФткм2000.М15

- Производительность м3/ч........................................................................... 15,00

- Диаметр аппарата м .................................................................................... 2,00

- Высота корпуса аппарата м...........................................................................3,85

- Высота аппарата "исп. 02" на ногах м............................................................4,16

- Полный объем аппарата м3..........................................................................11,33

- Масса аппарата кг ........................................................................................364

- Масса аппарата с водой (нагрузочная) т .....................................................11,69

- Давление в аппарате МПа......................................................... от налива воды

- Среда в аппарате ............... нейтральная, не токсичная, не взрывоопасная

ВОФткм2300.М20

- Производительность м3/ч........................................................................... 20,00

- Диаметр аппарата м .................................................................................... 2,30

- Высота корпуса аппарата м...........................................................................3,94

- Полный объем аппарата м3........................................................................15,10

- Масса аппарата кг ......................................................................................447

- Масса аппарата с водой (нагрузочная) т .................................................15,55

- Давление в аппарате МПа......................................................... от налива воды

- Среда в аппарате ............... нейтральная, не токсичная, не взрывоопасная

ВОФткм.М2500

- Производительность м3/ч.............................................................................. 25,00

- Диаметр аппарата м ....................................................................................... 2,50

- Высота корпуса аппарата м..............................................................................4,02

- Полный объем аппарата м3............................................................................ 17,99

- Масса аппарата кг ..........................................................................................507,14

- Масса аппарата с водой (нагрузочная) т .......................................................18,50

- Давление в аппарате МПа........................................................... от налива воды

- Среда в аппарате ................. нейтральная, не токсичная, не взрывоопасная

Новейшая разработка!!! ЭРЛИФТ-АЭРАТОР "ПЭСИО"

Это не "Летающая Тарелка", это Эрлифт-Аэратор "ПЭСИО"

Автор Изобретения: А.В. Селиванов

Эрлифт-Аэратор "ПЭСИО" предназначен для мелкопузырчатой аэрации и перемешивания воды и стоков, а также перекачки осадков и шламов при работе аппарата в режиме эрлифта.

Эрлифт-Аэратор "ПЭСИО" выполняется из высококачественных, Полипропилена (ПП) или Полиэтилена (ПНД) - инертных материалов, не подверженных коррозии, и не влияющих на качество аэрируемой среды, что позволяет применять эти аппараты в рыбохозяйственных предприятиях пищевой промышленности.

Эрлифт-Аэратор "ПЭСИО" имеет:

- корпус аппарата, - приемно-распределительную напорную камеру с тангенциальным вводом сжатого воздуха Ф25;

- мембрану-диспергатор с перфорацией в сотни малых отверстий диаметром 0,25 мм, и выходом "облака" пузырьков в камеру водовоздушной смеси, образованную кольцом перфорированной мембраны в центре аппарата;

- нагнетательный патрубок Ф 110 мм, куда поступает образованная водовоздушная смесь, которая, за счет меньшего, по сравнению с водой, удельного веса, моментально, поднимается вверх, к зеркалу воды в сооружении;

- Всасывающий патрубок Ф114 с 8 отв.ф30, куда, снизу, подсасывается вода, замещая, устремившейся вверх, поток водовоздушной смеси.

- 4 петли крепления аэратора.

Эрлифт-Аэратор "ПЭСИО" устанавливается в очистных сооружениях, из расчета 1 шт./м2 зеркала воды в аэрируемом сооружении.

Расчетная производительность Эрлифта-Аэратора "ПЭСИО" 20 м3/ч, при скорости воздуха в подводке к аппарату 22 м/с.

Производительность, и напор компрессора – воздуходувки (Q м3/ч; H м), с учетом глубины установки аэратора 3 м, и потерь напора в трубах подводки и перфорации мембраны-диспергатора, принимаются с запасом в 15-20% от расчетной величины.

Возможно удлинять нагнетательный и всасывающий патрубки аппарата, применяя канализационные раструбные трубы Ф110, и фитинги-отводы 45°, для перенаправления струй, и создания вихревых потоков водовоздушной смеси, тем самым, увеличивая время контакта пузырьков воздуха с аэрируемой средой, повышая их КПД, а также используя аппарат в качестве Эрлифта, для удаления ила из прудов и колодцев, и осадков из емкостных очистных сооружений.

Габаритные размеры аппарата 30х26х15 см. Вес аппарата 0,6 кг.
